পণ্যের বিবরণ:
|
| Life Cycle: | 100000 cycles | Contact type: | Voltagnormally closed or normally opene & Current |
|---|---|---|---|
| Switch type: | auto reset or manual reset | তাপমাত্রা পরিসীমা: | 0-250℃ |
| Case: | metal |
BH সিরিজের থার্মোস্ট্যাট/ক্ষুদ্রতম তাপ সুরক্ষা/রিচার্জযোগ্য ব্যাটারি থার্মোস্ট্যাট
BH সিরিজের থার্মোস্ট্যাটনীতি ও কাঠামো
বিডব্লিউ এবং বিএইচ সিরিজ যা অতিরিক্ত বর্তমান এবং অতিরিক্ত তাপমাত্রার বিরুদ্ধে রক্ষা করতে পারে তা দৃ firm়ভাবে সিল করা হয়, ছোট অভ্যন্তরীণ প্রতিরোধের, কোনও শব্দ নেই এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হয়।যখন বর্তমান bimetal যা তাপমাত্রা এবং বর্তমান সংবেদনশীল মাধ্যমেBH সিরিজ স্বাভাবিক সুরক্ষার তুলনায় নিরাপদ,হঠাৎ বড় স্রোতের অবস্থার অধীনে কোন তাপমাত্রা প্রভাব বিলম্ব নেই.
BH সিরিজের থার্মোস্ট্যাটস্পেসিফিকেশন
বৈদ্যুতিক রেটিংঃ
| বৈদ্যুতিক রেটিং | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| উন্মুক্ত তাপমাত্রা | (30~150) ±5°C; এক ধাপে 5°C |
| তাপমাত্রা পুনরায় সেট করুন | ±15°C-র সহনশীলতার সাথে কর্মের তাপমাত্রার 2/3। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| জীবনকাল | ১০০০ বার |
| আকার | L15mm W7.1mm H3.8mm |
| সীসা তার | # 22 3266, শেষ অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| ইউএল ফাইল নং | E487478 |
| CQC শংসাপত্র নং | CQC16002142880 |
| টিইউভি সার্টিফিকেট নং | B160592241002 |
BH সিরিজের তাপ সুরক্ষাকারীমাত্রা
| মডেল | মামলা | দৈর্ঘ্য ((মিমি) | প্রস্থ ((মিমি) | উচ্চতা ((মিমি) | Vol.&Current | সীসা তার |
| H20 | প্লাস্টিক | 18.5 | 8 | 4 | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5 মিমি অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 | ধাতু | 18.5 | 7.3 | 3.8 | ||
| H21 | ধাতু | 20 | 8 | 4 | AC250V 20A | #16 3135 |

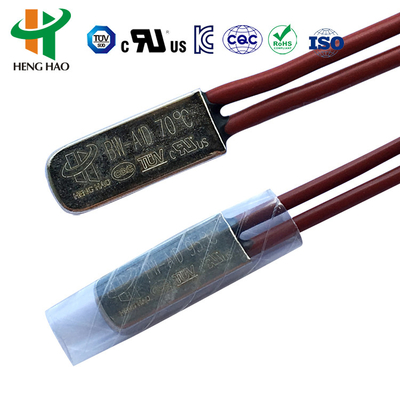

| BH-A1D | ধাতু | 15 | 6.6 | 3.2 | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5 মিমি অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| BH-B2D | প্লাস্টিক | 15 | 7.1 | 3.8 | ||

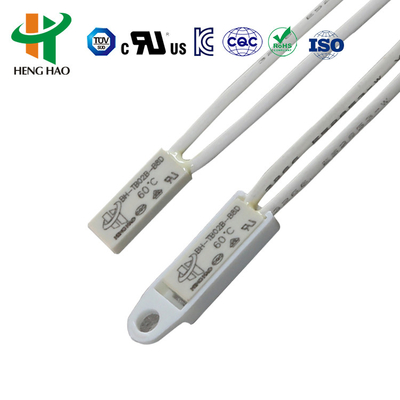

| BH-TB02B-B8D | প্লাস্টিক | 15 | 5.2 | 2.4 | DC-12V সর্বোচ্চ 4A; DC-24V সর্বোচ্চ 3A; AC-125V সর্বোচ্চ 3A; AC-250V সর্বোচ্চ 2A | 3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ স্বাভাবিকভাবে, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
BH সিরিজের থার্মোস্ট্যাটপ্রয়োগ এবং নির্দেশাবলী
BH সিরিজের তাপ সুরক্ষা, কার্যকর নির্ভরযোগ্য সুরক্ষা সুরক্ষা এবং অ্যালার্ম ডিভাইসগুলি বিভিন্ন ধরণের 1.5 অশ্বশক্তির মোটরগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,আলোকসজ্জাইনভার্টার ওয়েল্ডিং মেশিন, সুইচ পাওয়ার,রিচার্জযোগ্য ব্যাটারি প্যাক, ফ্লুরোসেন্ট ল্যাম্পের ব্যালাস্ট,বহনযোগ্য বিদ্যুৎ সরঞ্জাম, বৈদ্যুতিক যন্ত্রপাতি এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম অস্বাভাবিক কাজের অবস্থা দ্বারা সৃষ্ট অতিরিক্ত বর্তমান এবং অতিরিক্ত উত্তাপ প্রতিরোধ করার জন্য।প্লাস্টিক লেপযুক্ত মোটর ইনস্টল করার জন্য 5 এমপিএ উপযুক্ত.
| কোড | তাপমাত্রা | কোড | তাপমাত্রা |
| 30 | ৩০°সি | 100 | ১০০ ডিগ্রি সেলসিয়াস |
| 35 | ৩৫°সি | 105 | ১০৫°সি |
| 40 | ৪০°সি | 110 | ১১০°সি |
| 45 | ৪৫ ডিগ্রি সেলসিয়াস | 115 | ১১৫°সি |
| 50 | ৫০°সি | 120 | ১২০°সি |
| 55 | ৫৫°সি | 125 | ১২৫°সি |
| 60 | ৬০°সি | 130 | ১৩০°সি |
| 70 | ৭০°সি | 135 | ১৩৫°সি |
| 75 | ৭৫ ডিগ্রি সেলসিয়াস | 140 | ১৪০°সি |
| 80 | ৮০°সি | 145 | ১৪৫°সি |
| 85 | ৮৫°সি | 150 | ১৫০°সি |
| 90 | ৯০ ডিগ্রি সেলসিয়াস |

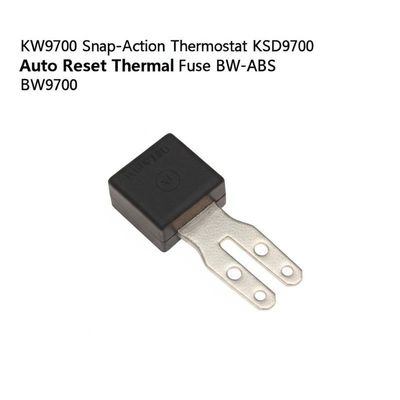

বি ডব্লিউ সিরিজের থার্মোস্ট্যাট/কেএসডি৯৭০০ তাপ সুরক্ষা/BW9700 তাপমাত্রা সুরক্ষা

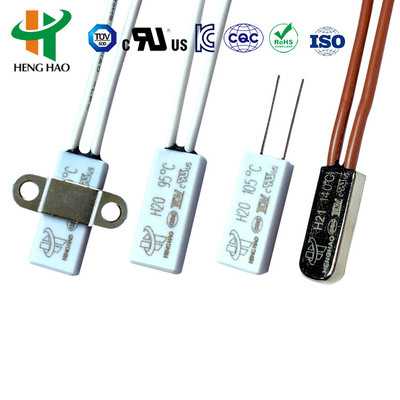

H20,H21 সিরিজের থার্মোস্ট্যাটনীতি ও কাঠামো
H20,H21 সিরিয়াল ইউনিভার্সাল এবং বর্ধিত সুরক্ষা বড় ধাতব কেসিং সঙ্গে তাপ পরিবাহী ধাতু কেসিং, সিলভার খাদ যোগাযোগ পয়েন্ট সঙ্গে welded bimetallic অংশ গঠিত হয়,পরিবাহী ব্র্যাকেট, আইসোলেশন ফিক্সিং স্ট্যান্ড, ফিক্সড যোগাযোগ স্ট্রিপ এবং তাপ প্রতিরোধের তারের।বিমেটালিক অংশগুলি দ্রুত কাজ করে, যোগাযোগ পয়েন্ট খুলুন, এবং সার্কিট সংযোগ বিচ্ছিন্ন করুন। যখন ডিভাইস নিরাপদ অপারেশন জন্য তাপমাত্রা ঠান্ডা করা হয়, যোগাযোগ পয়েন্ট স্বয়ংক্রিয়ভাবে বন্ধ এবং স্বাভাবিক অপারেশন পুনরুদ্ধার করা হবে।
H20,H21 সিরিজের তাপ সুরক্ষাস্পেসিফিকেশন
| বৈদ্যুতিক রেটিং | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| উন্মুক্ত তাপমাত্রা | (30~150) ±5°C; এক ধাপে 5°C |
| তাপমাত্রা পুনরায় সেট করুন | ±15°C-র সহনশীলতার সাথে কর্মের তাপমাত্রার 2/3। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| জীবনকাল | ১০০০ বার |
| যোগাযোগ বন্ধ প্রতিরোধেরঃ | ≤50mΩ |
| আইসোলেশন প্রতিরোধ ক্ষমতাঃ | ≥100mΩ |
| বৈদ্যুতিক শক্তিঃ |
|
| ইউএল ফাইল নং | E487478 |
| CQC শংসাপত্র নং | CQC16002142880 |
| টিইউভি সার্টিফিকেট নং | B160592241002 |
H20,H21 সিরিজের তাপ সুরক্ষা √s মাত্রা
| মডেল | মামলা | দৈর্ঘ্য ((মিমি) | প্রস্থ ((মিমি) | উচ্চতা ((মিমি) | Vol.&Current | সীসা তার |
| H20 | প্লাস্টিক | 18.5 | 8 | 4 | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5 মিমি অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 | ধাতু | 18.5 | 7.3 | 3.8 | ||
| H21 | ধাতু | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | ধাতু | 15 | 6.6 | 3.2 | DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5 মিমি অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| BH-B2D | প্লাস্টিক | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | প্লাস্টিক | 15 | 5.2 | 2.4 | DC-12V সর্বোচ্চ 4A; DC-24V সর্বোচ্চ 3A; AC-125V সর্বোচ্চ 3A; AC-250V সর্বোচ্চ 2A | 3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ স্বাভাবিকভাবে, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
H20,H21সিরিজ তাপমাত্রা রক্ষাকারী অ্যাপ্লিকেশন
H20,H21 সিরিজ চার্জযোগ্য ব্যাটারি, ব্যালস্ট, ম্যাসেজার, মাইক্রো মোটর, ট্রান্সফরমার, বৈদ্যুতিক সরঞ্জাম, তাপ বৈদ্যুতিক যন্ত্র এবং যন্ত্র ইত্যাদিতে প্রযোজ্য।
পণ্য UL,CQC,TUV এবং RoHS সার্টিফিকেশন অনুমোদন।
