বিমেটালিক থার্মোস্ট্যাট KSD9700 স্ন্যাপ-অ্যাকশন থার্মোস্ট্যাট KSD9700 থার্মাল কাট অফ সুইচ 9700 থার্মোস্ট্যাট
কেএসডি ৯৭০০তাপমাত্রা রক্ষকনীতি ও কাঠামো
H20,H21 সিরিয়াল ইউনিভার্সাল এবং বর্ধিত সুরক্ষা বড় ধাতব কেসিং সঙ্গে তাপ পরিবাহী ধাতু কেসিং, সিলভার খাদ যোগাযোগ পয়েন্ট সঙ্গে welded bimetallic অংশ গঠিত হয়,পরিবাহী ব্র্যাকেট, আইসোলেশন ফিক্সিং স্ট্যান্ড, স্থায়ী যোগাযোগের স্ট্রিপ এবং তাপ প্রতিরোধের তারের।বিমেটালিক অংশগুলি দ্রুত কাজ করে, যোগাযোগ পয়েন্ট খুলুন, এবং সার্কিট সংযোগ বিচ্ছিন্ন করুন। যখন ডিভাইস নিরাপদ অপারেশন জন্য তাপমাত্রা ঠান্ডা করা হয়, যোগাযোগ পয়েন্ট স্বয়ংক্রিয়ভাবে বন্ধ এবং স্বাভাবিক অপারেশন পুনরুদ্ধার করা হবে।
H20,H21 সিরিজের তাপ সুরক্ষাস্পেসিফিকেশন
| বৈদ্যুতিক রেটিং |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| উন্মুক্ত তাপমাত্রা |
(30~150) ±5°C; এক ধাপে 5°C |
| তাপমাত্রা পুনরায় সেট করুন |
±15°C-র সহনশীলতার সাথে কর্মের তাপমাত্রার 2/3। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| জীবনকাল |
১০০০ বার |
| যোগাযোগ বন্ধ প্রতিরোধেরঃ |
≤50mΩ |
| আইসোলেশন প্রতিরোধ ক্ষমতাঃ |
≥100mΩ |
| বৈদ্যুতিক শক্তিঃ |
- AC1500V/1min ফেনোমেনাস অফ ব্রেকডাউন এবং ফ্ল্যাশওভার মুক্ত।
|
| ইউএল ফাইল নং |
E487478 |
| CQC শংসাপত্র নং |
CQC16002142880 |
| টিইউভি সার্টিফিকেট নং |
B160592241002 |
কেএসডি ৯৭০০তাপমাত্রা নিয়ন্ত্রকমাত্রা
| মডেল |
মামলা |
দৈর্ঘ্য ((মিমি) |
প্রস্থ ((মিমি) |
উচ্চতা ((মিমি) |
Vol.&Current |
সীসা তার |
| H20 |
প্লাস্টিক |
18.5 |
8 |
4 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5 মিমি
অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, বা গ্রাহকের প্রয়োজন অনুযায়ী
|
| H21 |
ধাতু |
18.5 |
7.3 |
3.8 |
| H21 |
ধাতু |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

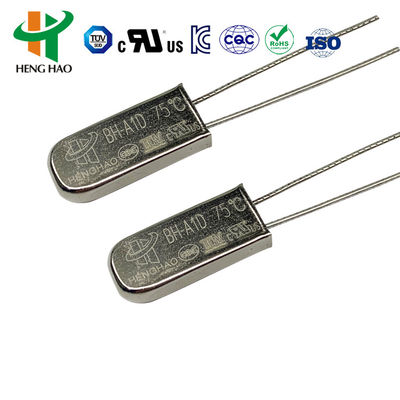

| BH-A1D |
ধাতু |
15 |
6.6 |
3.2 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5 মিমি
অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, বা গ্রাহকের প্রয়োজন অনুযায়ী
|

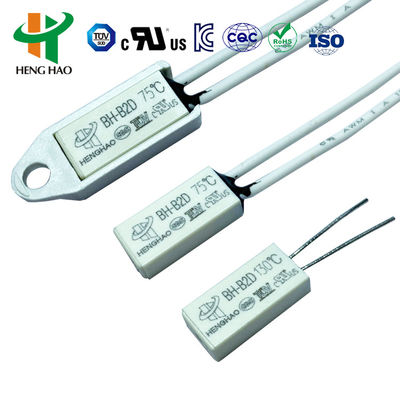

| BH-B2D |
প্লাস্টিক |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
প্লাস্টিক |
15 |
5.2 |
2.4 |
DC-12V সর্বোচ্চ 4A; DC-24V সর্বোচ্চ 3A; AC-125V সর্বোচ্চ 3A; AC-250V সর্বোচ্চ 2A |
3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ স্বাভাবিকভাবে, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
H20,H21সিরিজ তাপমাত্রা রক্ষাকারী অ্যাপ্লিকেশন
H20,H21 সিরিজটি চার্জযোগ্য ব্যাটারি, ব্যালস্ট, ম্যাসেজার, মাইক্রো মোটর, ট্রান্সফরমার, বৈদ্যুতিক সরঞ্জাম, তাপ বৈদ্যুতিক যন্ত্র এবং যন্ত্র ইত্যাদিতে প্রযোজ্য।
3.1. ম্যানুয়াল রিসেট টাইপঃ তাপমাত্রা সেন্সিং উপাদানগুলি বিমেটালিক স্ট্রিপ নিয়ে গঠিত। যখন তাপমাত্রা অ্যাকশন তাপমাত্রা পরিসরে পৌঁছে যায়, তখন এটি দ্রুত ঝাঁপিয়ে পড়বে এবং চলনযোগ্য ডিস্কটি সংযোগ বিচ্ছিন্ন হবে।যখন তাপমাত্রা একটি নির্দিষ্ট তাপমাত্রা বিন্দুতে কমে যায়, যোগাযোগ পয়েন্ট রিসেট করতে পারবেন না সার্কিট পুনরায় সংযোগ করে পুনরায় সেট বোতাম টিপুন. এবং তারপর যোগাযোগ পয়েন্ট পুনরুদ্ধার,সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করার এবং ম্যানুয়াল রিসেট দ্বারা সার্কিট পুনরায় চালু করার উদ্দেশ্যে পৌঁছানো. (দয়া করে মনে করিয়ে দিনঃ 1. এই ধরনের ম্যানুয়াল রিসেট থার্মোস্ট্যাট রিসেট বোতাম টিপে স্ন্যাপ অ্যাকশনের পরে তাপমাত্রা 20 °C কমে গেলে রিসেট করতে পারে। এবং 4 ~ 6 এন পরামর্শ দেওয়া হবে;দয়া করে খুব বেশি শক্তি ব্যবহার করবেন না. ২. স্বাভাবিক কাজ নিশ্চিত করার জন্য, রিসেট বোতাম এবং বন্ধ কভার মধ্যে দূরত্ব 20.4 মিমি কম হওয়া উচিত নয়)
3.2. ম্যানুয়াল রিসেট টাইপঃ তাপমাত্রা সেন্সিং উপাদানগুলি বিমেটালিক স্ট্রিপ নিয়ে গঠিত। যখন তাপমাত্রা অ্যাকশন তাপমাত্রা পরিসরে পৌঁছে যায়, তখন এটি দ্রুত ঝাঁপিয়ে পড়বে এবং চলনযোগ্য ডিস্কটি সংযোগ বিচ্ছিন্ন হবে।যখন তাপমাত্রা একটি নির্দিষ্ট তাপমাত্রা বিন্দুতে কমে যায়, যোগাযোগ পয়েন্ট স্বয়ংক্রিয়ভাবে রিসেট এবং কাজ শুরু করতে পারেন.
পণ্য UL,CQC,TUV এবং RoHS সার্টিফিকেশন অনুমোদন।
