তাপমাত্রা নিয়ন্ত্রিত সুইচ KSD9700 তাপমাত্রা নিয়ন্ত্রক Kw9700 তাপমাত্রা সুইচ
KSD9700 তাপমাত্রা রক্ষাকারী নীতি এবং কাঠামো
H20 এবং H21 সিরিজের ইউনিভার্সাল এবং বর্ধিত সুরক্ষা বড় ধাতব কেসিং সহ গরম পরিবাহী ধাতব কেসিং, সিলভার খাদ যোগাযোগ পয়েন্ট সঙ্গে welded bimetallic অংশ গঠিত হয়,পরিবাহী ব্র্যাকেট, বিচ্ছিন্নতা ফিক্সিং স্ট্যান্ড, স্থায়ী যোগাযোগের স্ট্রিপ, এবং তাপ প্রতিরোধের তারের। অস্বাভাবিক অপারেশন ক্ষেত্রে, যখন পরিবেশের তাপমাত্রা সেট মান বৃদ্ধি পায়,বিমেটালিক অংশগুলি দ্রুত কাজ করে, যোগাযোগ পয়েন্ট খুলুন, এবং সার্কিট সংযোগ বিচ্ছিন্ন করুন। যখন ডিভাইসটি নিরাপদ অপারেশন তাপমাত্রায় শীতল হয়, যোগাযোগ পয়েন্ট স্বয়ংক্রিয়ভাবে বন্ধ হয় এবং স্বাভাবিক অপারেশন পুনরুদ্ধার করে।
এইচ২০/এইচ২১ সিরিজের তাপীয় সুরক্ষার বিশেষ উল্লেখ
| বৈদ্যুতিক রেটিং |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| উন্মুক্ত তাপমাত্রা |
(30~150) ±5°C; এক ধাপে 5°C |
| তাপমাত্রা পুনরায় সেট করুন |
±15°C-এর সহনশীলতার সাথে কর্ম তাপমাত্রার 2/3। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| জীবনকাল |
১০০০ বার |
| যোগাযোগ বন্ধ প্রতিরোধের |
≤50mΩ |
| আইসোলেশন প্রতিরোধের |
≥100mΩ |
| বৈদ্যুতিক শক্তি |
AC1500V/1min বিচ্ছিন্নতা এবং ফ্ল্যাশওভার থেকে মুক্ত |
| ইউএল ফাইল নং |
E487478 |
| CQC শংসাপত্র নং |
CQC16002142880 |
| টিইউভি সার্টিফিকেট নং |
B160592241002 |
KSD9700 তাপমাত্রা নিয়ন্ত্রক মাত্রা
| মডেল |
মামলা |
দৈর্ঘ্য (মিমি) |
প্রস্থ (মিমি) |
উচ্চতা (মিমি) |
ভোল্টেজ ও বর্তমান |
লিড ওয়্যার |

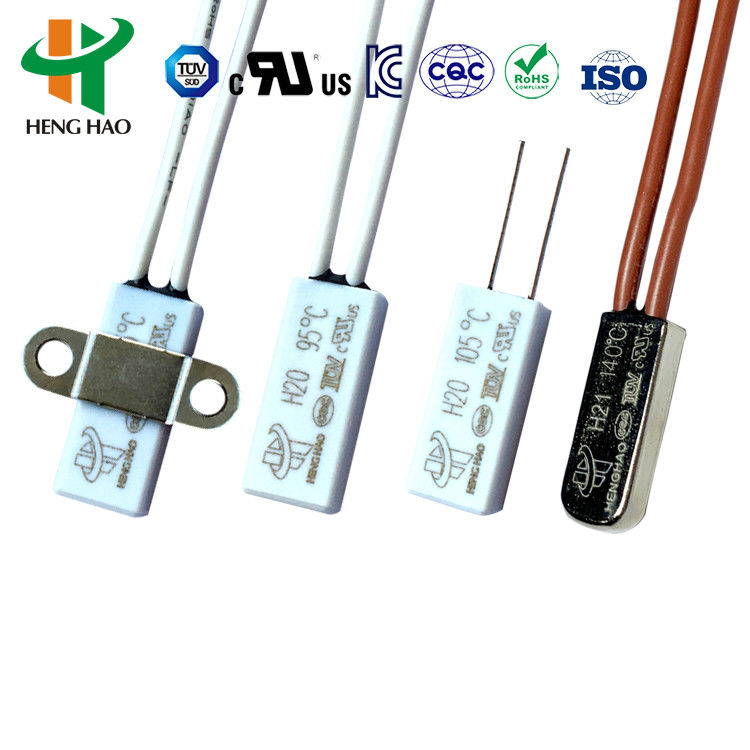

| H20 |
প্লাস্টিক |
18.5 |
8 |
4 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 10A |
# 20 3135, শেষ 5mm অর্ধেক tripping, দৈর্ঘ্য 70mm, বা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 |
ধাতু |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
ধাতু |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

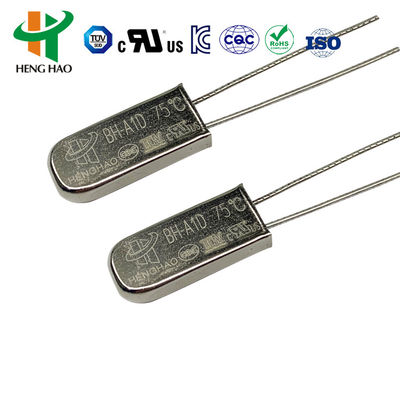

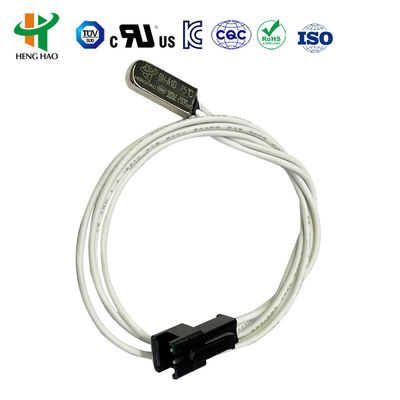

| BH-A1D |
ধাতু |
15 |
6.6 |
3.2 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5mm অর্ধেক tripping, দৈর্ঘ্য 70mm হয়, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |

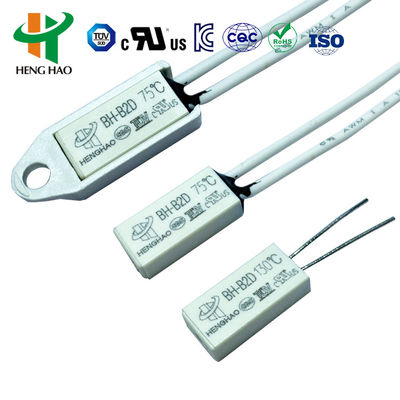

| BH-B2D |
প্লাস্টিক |
15 |
7.1 |
3.8 |
- |
- |

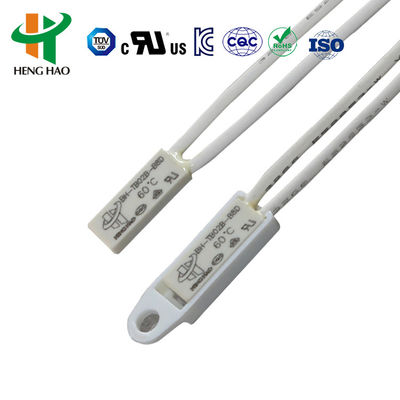

| BH-TB02B-B8D |
প্লাস্টিক |
15 |
5.2 |
2.4 |
DC-12V সর্বোচ্চ 4A; DC-24V সর্বোচ্চ 3A; AC-125V সর্বোচ্চ 3A; AC-250V সর্বোচ্চ 2A |
3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ স্বাভাবিকভাবে, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী |
H20/H21 সিরিজের তাপমাত্রা রক্ষাকারী অ্যাপ্লিকেশন
H20 এবং H21 সিরিজ চার্জযোগ্য ব্যাটারি, ব্যালাস্ট, ম্যাসেজার, মাইক্রো মোটর, ট্রান্সফরমার, বৈদ্যুতিক সরঞ্জাম, তাপ বৈদ্যুতিক যন্ত্রপাতি এবং যন্ত্রপাতিতে প্রযোজ্য।
অপারেশন প্রকার
ম্যানুয়াল রিসেট টাইপ
তাপমাত্রা সংবেদক উপাদানগুলি বিমেটালিক স্ট্রিপ দিয়ে গঠিত। যখন তাপমাত্রা কর্ম তাপমাত্রা পরিসীমা পৌঁছে, এটি দ্রুত লাফিয়ে উঠবে এবং চলনযোগ্য ডিস্ক সংযোগ বিচ্ছিন্ন হবে।যখন তাপমাত্রা একটি নির্দিষ্ট তাপমাত্রা বিন্দুতে কমে যায়, যোগাযোগ পয়েন্ট রিসেট করতে পারবেন না পর্যন্ত সার্কিট পুনরায় সংযোগ পুনরায় সেট বোতাম টিপুন। তারপর যোগাযোগ পয়েন্ট পুনরুদ্ধার,সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন এবং ম্যানুয়াল রিসেট দ্বারা সার্কিট পুনরায় চালু করার উদ্দেশ্য অর্জন.
গুরুত্বপূর্ণ দ্রষ্টব্যঃ1. এই ধরনের ম্যানুয়াল রিসেট থার্মোস্ট্যাট রিসেট বোতাম টিপে স্ন্যাপ অ্যাকশনের পরে তাপমাত্রা 20 °C কমে গেলে রিসেট করতে পারে। 4-6 এন বলের পরামর্শ দেওয়া হয়; দয়া করে খুব বেশি শক্তি ব্যবহার করবেন না।স্বাভাবিক কাজ নিশ্চিত করতে, রিসেট বোতাম এবং বন্ধ কভার মধ্যে দূরত্ব 20.4mm কম হওয়া উচিত নয়।
অটো রিসেট টাইপ
তাপমাত্রা সংবেদক উপাদানগুলি বিমেটালিক স্ট্রিপ দিয়ে গঠিত। যখন তাপমাত্রা কর্ম তাপমাত্রা পরিসীমা পৌঁছে, এটি দ্রুত লাফিয়ে উঠবে এবং চলনযোগ্য ডিস্ক সংযোগ বিচ্ছিন্ন হবে।যখন তাপমাত্রা একটি নির্দিষ্ট তাপমাত্রা বিন্দুতে কমে যায়, যোগাযোগ পয়েন্ট স্বয়ংক্রিয়ভাবে রিসেট এবং কাজ শুরু করতে পারেন.
পণ্যটির UL, CQC, TUV এবং RoHS শংসাপত্রের অনুমোদন রয়েছে।

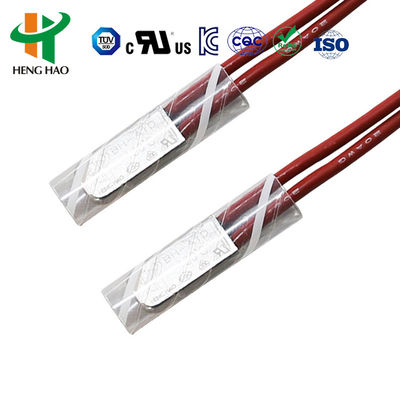

প্রোডাক্টের ছবি
