পণ্যের বিবরণ:
|
| জীবনচক্র: | 100000 চক্র | ভোল্টেজ এবং বর্তমান: | 250V 16A |
|---|---|---|---|
| যোগাযোগ ধরন: | সাধারণত বন্ধ বা স্বাভাবিকভাবে খোলা | সুইচ টাইপ: | স্বয়ংক্রিয় রিসেট বা ম্যানুয়াল রিসেট |
| লক্ষণীয় করা: | থার্মোস্ট্যাট তাপমাত্রা সুইচ থার্মাল প্রটেক্টর,KSD9700 তাপমাত্রা সুইচ কন্ট্রোলার,250V তাপমাত্রা সুইচ কন্ট্রোলার |
||

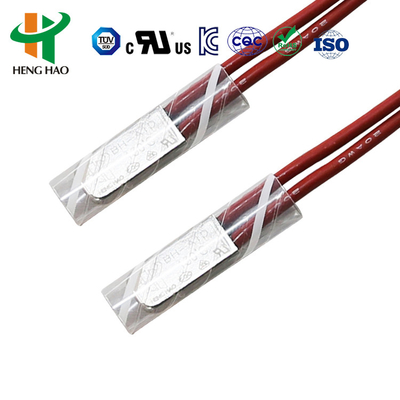

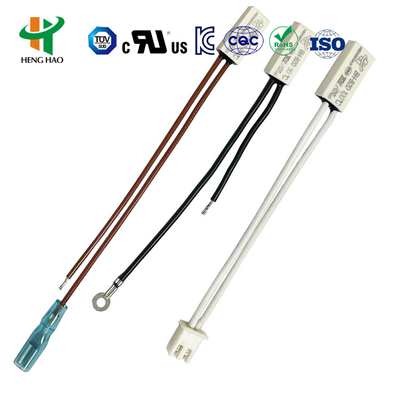

বিএইচ সিরিজ থার্মোস্ট্যাট/ক্ষুদ্র তাপ রক্ষাকারী/রিচার্জেবল ব্যাটারি থার্মোস্ট্যাট
বিএইচ সিরিজ থার্মোস্ট্যাটএর নীতি এবং কাঠামো
BW এবং BH সিরিজ যা অতিরিক্ত বর্তমান এবং অতিরিক্ত তাপমাত্রা থেকে রক্ষা করতে পারে দৃঢ়ভাবে সিল করা হয়, ছোট অভ্যন্তরীণ প্রতিরোধ, কোন শব্দ নেই এবং স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হয়।যখন বাইমেটালের মাধ্যমে বিদ্যুৎ প্রবাহিত হয় যা তাপমাত্রা এবং কারেন্টের প্রতি সংবেদনশীল, তখন বাইমেটালের স্থিতি অতিরিক্ত-তাপমাত্রা বা ওভার-কারেন্ট দ্বারা পরিবর্তিত হবে যাতে সার্কিট কেটে যায় বা সার্কিট চালু হয়।বিএইচ সিরিজ স্বাভাবিক প্রটেক্টরের চেয়ে নিরাপদ, কারণ হঠাৎ বড় স্রোতের অবস্থার মধ্যে তাপমাত্রার প্রভাবের কোনো ব্যবধান নেই।
বিএইচ সিরিজ থার্মোস্ট্যাটএর স্পেসিফিকেশন
বৈদ্যুতিক রেটিং:
| বৈদ্যুতিক রেটিং | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V সর্বোচ্চ 16A |
| খোলা তাপমাত্রা | (30~150)±5°C;5°C এক ধাপ |
| তাপমাত্রা রিসেট করুন | ±15°C সহনশীলতা সহ ক্রিয়া তাপমাত্রার 2/3.রিসেট তাপমাত্রা এছাড়াও গ্রাহকদের প্রয়োজন অনুযায়ী প্রদান করা যেতে পারে. |
| জীবন সময় | 10000 বার |
| আকার | L15mm W7.1mm H3.8mm |
| সীসা তারের | #22 3266, শেষ অর্ধেক ট্রিপিং, দৈর্ঘ্য 70 মিমি, বা গ্রাহকের প্রয়োজন অনুযায়ী |
| ইউএল ফাইল নং | E487478 |
| CQC সার্টিফিকেট নং | CQC16002142880 |
| TUV সার্টিফিকেট নং | B160592241002 |
বিএইচ সিরিজের তাপ রক্ষাকারীমাত্রা
| মডেল | মামলা | দৈর্ঘ্য(মিমি) | প্রস্থ(মিমি) | উচ্চ (মিমি) | ভলিউম এবং বর্তমান | সীসা তারের |
| H20 | প্লাস্টিক | 18.5 | 8 | 4 | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5 মিমি অর্ধেক ট্রিপিং, দৈর্ঘ্য 70 মিমি, বা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 | ধাতু | 18.5 | 7.3 | 3.8 | ||
| H21 | ধাতু | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | ধাতু | 15 | ৬.৬ | 3.2 | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5 মিমি অর্ধেক ট্রিপিং, দৈর্ঘ্য 70 মিমি, বা গ্রাহকের প্রয়োজন অনুযায়ী |

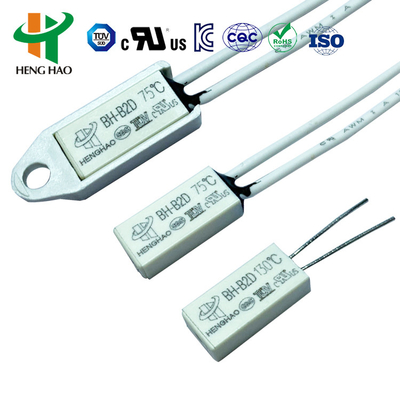

| BH-B2D | প্লাস্টিক | 15 | 7.1 | 3.8 | ||

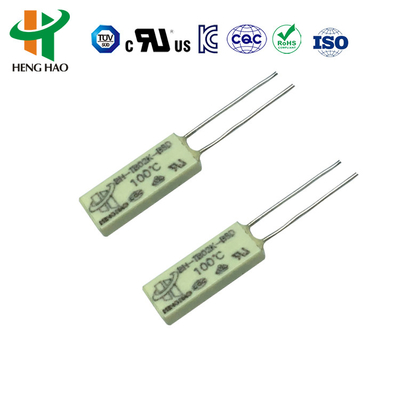

| BH-TB02B-B8D | প্লাস্টিক | 15 | 5.2 | 2.4 | DC-12V সর্বোচ্চ 4A;DC-24V সর্বোচ্চ 3A;AC-125V সর্বোচ্চ 3A;AC-250V সর্বোচ্চ 2A | 3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ সাধারণত, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
বিএইচ সিরিজ থার্মোস্ট্যাটএর আবেদন এবং নির্দেশনা
বিএইচ সিরিজের তাপ রক্ষাকারী, কার্যকরী নির্ভরযোগ্য নিরাপত্তা রক্ষক এবং অ্যালার্ম ডিভাইস, বিভিন্ন ধরনের 1.5 অশ্বশক্তি মোটর ব্যাপকভাবে ব্যবহৃত হয়,আলো ডিভাইস, বৈদ্যুতিন সংকেতের মেরু বদল ওয়েল্ডিং মেশিন, সুইচ পাওয়ার,রিচার্জেবল ব্যাটারি প্যাক, ফ্লুরোসেন্ট ল্যাম্প ব্যালাস্টস,পোর্টেবল পাওয়ার টুল, বৈদ্যুতিক যন্ত্রপাতি এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম অস্বাভাবিক কাজের অবস্থার কারণে অতিরিক্ত-কারেন্ট এবং অতিরিক্ত গরম হওয়া থেকে প্রতিরোধ করতে।3.5MPa চাপ সহ্য করতে পারে এমন প্রয়োগকৃত প্রকারগুলি প্লাস্টিকের প্রলিপ্ত মোটর বিল্ড-ইন-ইনস্টলেশনের জন্য উপযুক্ত।
| কোড | তাপমাত্রা | কোড | তাপমাত্রা |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
BW সিরিজ থার্মোস্ট্যাট/কেএসডি9700 তাপ রক্ষাকারী/BW9700 তাপমাত্রা রক্ষাকারী
H20, H21 সিরিজের তাপস্থাপকএর নীতি এবং কাঠামো
H20,H21 সিরিয়াল ইউনিভার্সাল এবং বড় ধাতব আবরণ সহ উন্নত প্রটেক্টরগুলি তাপ পরিবাহী ধাতব আবরণ, সিলভার অ্যালয় কন্টাক্ট পয়েন্ট, পরিবাহী বন্ধনী, ইনসুলেশন ফিক্সেশন স্ট্যান্ড, ফিক্সড কনট্যাক্ট স্ট্রিপ এবং তাপ প্রতিরোধের তারের সাথে ঢালাই করা দ্বিধাতুর অংশের সমন্বয়ে গঠিত।অস্বাভাবিক ক্রিয়াকলাপের ক্ষেত্রে, পরিবেশের তাপমাত্রা সেট মান বৃদ্ধির সাথে সাথে, বাইমেটালিক অংশগুলি দ্রুত ক্রিয়া সম্পাদন করে, যোগাযোগ বিন্দুটি খুলতে এবং সার্কিটটি সংযোগ বিচ্ছিন্ন করে।নিরাপদ অপারেশনের জন্য ডিভাইসটিকে তাপমাত্রায় ঠান্ডা করা হলে, যোগাযোগ বিন্দু স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে এবং স্বাভাবিক ক্রিয়াকলাপ পুনরুদ্ধার করবে।
H20, H21 সিরিজ তাপ রক্ষাকারীএর স্পেসিফিকেশন
| বৈদ্যুতিক রেটিং | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V সর্বোচ্চ 16A |
| খোলা তাপমাত্রা | (30~150)±5°C;5°C এক ধাপ |
| তাপমাত্রা রিসেট করুন | ±15°C সহনশীলতা সহ ক্রিয়া তাপমাত্রার 2/3.রিসেট তাপমাত্রা এছাড়াও গ্রাহকদের প্রয়োজন অনুযায়ী প্রদান করা যেতে পারে. |
| জীবন সময় | 10000 বার |
| যোগাযোগ বন্ধ প্রতিরোধের: | ≤50mΩ |
| অন্তরণ প্রতিরোধের: | ≥100mΩ |
| বৈদ্যুতিক শক্তি: |
|
| ইউএল ফাইল নং | E487478 |
| CQC সার্টিফিকেট নং | CQC16002142880 |
| TUV সার্টিফিকেট নং | B160592241002 |
H20, H21 সিরিজ তাপ রক্ষাকারী's মাত্রা
| মডেল | মামলা | দৈর্ঘ্য(মিমি) | প্রস্থ(মিমি) | উচ্চ (মিমি) | ভলিউম এবং বর্তমান | সীসা তারের |
| H20 | প্লাস্টিক | 18.5 | 8 | 4 | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5 মিমি অর্ধেক ট্রিপিং, দৈর্ঘ্য 70 মিমি, বা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 | ধাতু | 18.5 | 7.3 | 3.8 | ||
| H21 | ধাতু | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | ধাতু | 15 | ৬.৬ | 3.2 | DC-12V সর্বোচ্চ 12A;DC-24V সর্বোচ্চ 10A;AC-125V সর্বোচ্চ 8A;AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5 মিমি অর্ধেক ট্রিপিং, দৈর্ঘ্য 70 মিমি, বা গ্রাহকের প্রয়োজন অনুযায়ী |
| BH-B2D | প্লাস্টিক | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | প্লাস্টিক | 15 | 5.2 | 2.4 | DC-12V সর্বোচ্চ 4A;DC-24V সর্বোচ্চ 3A;AC-125V সর্বোচ্চ 3A;AC-250V সর্বোচ্চ 2A | 3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ সাধারণত, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
H20, H21সিরিজ তাপমাত্রা রক্ষাকারী এর আবেদন
H20, H21 সিরিজ চার্জযোগ্য ব্যাটারি, ব্যালাস্ট, ম্যাসাজার, মাইক্রো মোটর, ট্রান্সফরমার, বৈদ্যুতিক সরঞ্জাম, তাপ বৈদ্যুতিক যন্ত্রপাতি এবং যন্ত্র ইত্যাদির জন্য প্রযোজ্য।
পণ্য UL, CQC, TUV এবং RoHS সার্টিফিকেশন অনুমোদন.
