BR-B2D BR-A2D বাইমেটালিক থার্মোস্ট্যাট BR-A7D থার্মাল প্রোটেক্টর BR-B7D তাপমাত্রা নিয়ন্ত্রক
BH সিরিজ থার্মোস্ট্যাট / মিনিচার থার্মাল প্রোটেক্টর / রিচার্জেবল ব্যাটারি থার্মোস্ট্যাট
BH সিরিজ থার্মোস্ট্যাট'র নীতি এবং গঠন
BW এবং BH সিরিজের প্রোটেক্টরগুলি ওভার-কারেন্ট এবং ওভার-তাপমাত্রা থেকে রক্ষা করার জন্য শক্তভাবে সিল করা হয়। এগুলিতে ছোট অভ্যন্তরীণ প্রতিরোধ, কোনও শব্দ নেই এবং স্বয়ংক্রিয় রিসেট কার্যকারিতা রয়েছে। যখন কারেন্ট তাপমাত্রা এবং কারেন্ট-সংবেদনশীল বাইমেটালের মধ্য দিয়ে যায়, তখন ওভার-তাপমাত্রা বা ওভার-কারেন্ট অবস্থার কারণে এর অবস্থা পরিবর্তিত হয়, হয় সার্কিট বন্ধ করে দেয় বা চালু করে। BH সিরিজ সাধারণ প্রোটেক্টরের চেয়ে নিরাপদ কারণ হঠাৎ উচ্চ কারেন্ট অবস্থার অধীনে কোনও তাপমাত্রা প্রভাবের বিলম্ব নেই।
BH সিরিজ থার্মোস্ট্যাট স্পেসিফিকেশন
| বৈদ্যুতিক রেটিং |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| ওপেন তাপমাত্রা |
(30~150)±5°C; 5°C একটি ধাপ |
| রিসেট তাপমাত্রা |
অ্যাকশন তাপমাত্রার 2/3 ±15°C সহনশীলতা সহ। গ্রাহকের প্রয়োজন অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| লাইফ টাইম |
10000 বার |
| আকার |
L15mm W7.1mm H3.8mm |
| লিড ওয়্যার |
#22 3266, শেষ অর্ধেক ট্রিপিং, দৈর্ঘ্য 70mm, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| UL ফাইল নং |
E487478 |
| CQC সার্টিফিকেট নং |
CQC16002142880 |
| TUV সার্টিফিকেট নং |
B160592241002 |
BH সিরিজ থার্মাল প্রোটেক্টর ডাইমেনশন
| মডেল |
কেস |
দৈর্ঘ্য(মিমি) |
প্রস্থ(মিমি) |
উচ্চতা(মিমি) |
ভোল্টেজ ও কারেন্ট |
লিড ওয়্যার |
| H20 |
প্লাস্টিক |
18.5 |
8 |
4 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 10A |
#20 3135, শেষ 5mm অর্ধেক ট্রিপিং, দৈর্ঘ্য 70mm, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |
| H21 |
ধাতু |
18.5 |
7.3 |
3.8 |
|
|
| H21 |
ধাতু |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

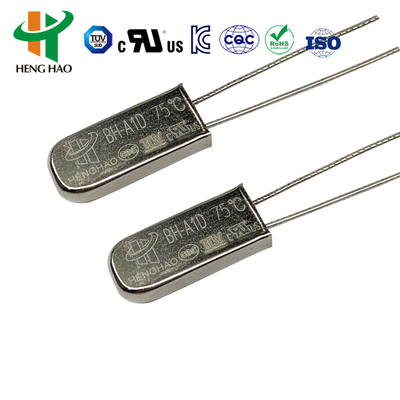

| BH-A1D |
ধাতু |
15 |
6.6 |
3.2 |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V |
#20 3135, #22 3266, #22 3135, শেষ 5mm অর্ধেক ট্রিপিং, দৈর্ঘ্য 70mm, অথবা গ্রাহকের প্রয়োজন অনুযায়ী |

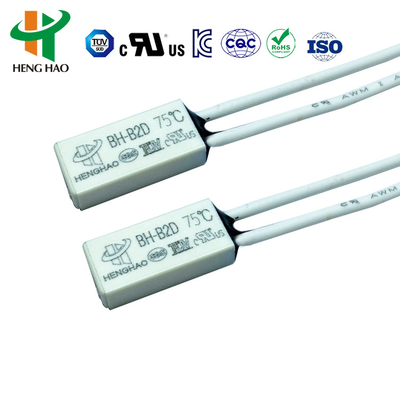

| BH-B2D |
প্লাস্টিক |
15 |
7.1 |
3.8 |
|
|
| BH-TB02B-B8D |
প্লাস্টিক |
15 |
5.2 |
2.4 |
DC-12V সর্বোচ্চ 4A; DC-24V সর্বোচ্চ 3A; AC-125V সর্বোচ্চ 3A; AC-250V সর্বোচ্চ 2A |
3266-AWG24#, 3135-AWG24# বা নিকেল স্ট্রিপ সাধারণত, দৈর্ঘ্য 70 মিমি বা গ্রাহকের প্রয়োজন অনুযায়ী |
BH সিরিজ থার্মোস্ট্যাট অ্যাপ্লিকেশন এবং নির্দেশাবলী
BH সিরিজের থার্মাল প্রোটেক্টরকার্যকর, নির্ভরযোগ্য সুরক্ষা প্রোটেক্টর এবং অ্যালার্ম ডিভাইস, যা 1.5 হর্সপাওয়ার মোটর, আলোর ডিভাইস, ইনভার্টার ওয়েল্ডিং মেশিন, সুইচ পাওয়ার সাপ্লাই, রিচার্জেবল ব্যাটারি প্যাক, ফ্লুরোসেন্ট ল্যাম্প ব্যালাস্ট, পোর্টেবল পাওয়ার টুলস, বৈদ্যুতিক সরঞ্জাম এবং অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিতে অস্বাভাবিক কাজের অবস্থার কারণে অতিরিক্ত কারেন্ট এবং অতিরিক্ত গরম হওয়া রোধ করতে ব্যাপকভাবে ব্যবহৃত হয়। 3.5MPa চাপ সহ্য করতে সক্ষম এনফোর্সড প্রকারগুলি প্লাস্টিক কোটেড মোটরগুলির বিল্ট-ইন ইনস্টলেশনের জন্য উপযুক্ত।
| কোড |
তাপমাত্রা |
কোড |
তাপমাত্রা |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
H20, H21 সিরিজ থার্মোস্ট্যাট নীতি এবং গঠন
H20, H21 সিরিজের ইউনিভার্সাল এবং উন্নত প্রোটেক্টরগুলি বড় মেটাল কেসিং সহ থার্মাল কন্ডাক্টিভ মেটাল কেসিং, সিলভার অ্যালয় কন্টাক্ট পয়েন্ট সহ ওয়েল্ডেড বাইমেটালিক পার্টস, কন্ডাক্টিভ ব্র্যাকেট, ইনসুলেশন ফিক্সেশন স্ট্যান্ড, ফিক্সড কন্টাক্ট স্ট্রিপ এবং হিট রেজিস্ট্যান্স কেবল দিয়ে গঠিত। অস্বাভাবিক অপারেশনের ক্ষেত্রে, যখন পরিবেশের তাপমাত্রা নির্ধারিত মানে বৃদ্ধি পায়, তখন বাইমেটালিক পার্টস দ্রুত কাজ করে, কন্টাক্ট পয়েন্ট খোলে এবং সার্কিট সংযোগ বিচ্ছিন্ন করে। যখন ডিভাইসটি নিরাপদ অপারেটিং তাপমাত্রায় ঠান্ডা হয়, তখন কন্টাক্ট পয়েন্ট স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং স্বাভাবিক অপারেশন পুনরায় শুরু হয়।
H20, H21 সিরিজ থার্মাল প্রোটেক্টর স্পেসিফিকেশন
| বৈদ্যুতিক রেটিং |
DC-12V সর্বোচ্চ 12A; DC-24V সর্বোচ্চ 10A; AC-125V সর্বোচ্চ 8A; AC-250V সর্বোচ্চ 16A |
| ওপেন তাপমাত্রা |
(30~150)±5°C; 5°C একটি ধাপ |
| রিসেট তাপমাত্রা |
অ্যাকশন তাপমাত্রার 2/3 ±15°C সহনশীলতা সহ। গ্রাহকের প্রয়োজন অনুযায়ী রিসেট তাপমাত্রাও সরবরাহ করা যেতে পারে। |
| লাইফ টাইম |
10000 বার |
| কন্টাক্ট ক্লোজার রেজিস্ট্যান্স |
≤50mΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥100mΩ |
| ইলেকট্রিক স্ট্রেংথ |
AC1500V/1min ব্রেক ডাউন এবং ফ্ল্যাশওভারের ঘটনা ছাড়াই |
| UL ফাইল নং |
E487478 |
| CQC সার্টিফিকেট নং |
CQC16002142880 |
| TUV সার্টিফিকেট নং |
B160592241002 |
H20, H21 সিরিজ থার্মাল প্রোটেক্টর অ্যাপ্লিকেশন
H20, H21 সিরিজ রিচার্জেবল ব্যাটারি, ব্যালাস্ট, ম্যাসাজার, মাইক্রো মোটর, ট্রান্সফরমার, ইলেকট্রিক টুলস, হিট ইলেকট্রিক অ্যাপ্লায়েন্স এবং যন্ত্রপাতির জন্য প্রযোজ্য।
সার্টিফিকেশন: পণ্যটি UL, CQC, TUV এবং RoHS সার্টিফিকেশন অনুমোদন পেয়েছে।
